Arduino y sensores



1. Cuales son las partes del arduino UNO y el NANO







2. HACER UN CUADRO COMPARATIVO ENTRE LOS DOS ARDUINOS ANTERIORES.

 Para los siguientes sensores identificar

  A. Que es

 B. Cuales son sus partes

 C. Cual es su función



Arduino Uno



QUE ES?

 Una placa programable que puede usar para crear circuitos interactivos. Resistencias de Arduino (Versión... Resistencia: Limita el flujo de electricidad en un circuito, con lo que se reduce el voltaje y la corriente. Condensador: Almacena y libera energía eléctrica

 cual es su función¡?

 En concreto acabamos de analizar el funcionamiento de un arduino uno como son sus voltajes, sus entradas y salidas, recuerden que siendo el arduino un sistema digital, este se le deben respetar sus voltajes y sus retroalimentaciones ya que de lo contrario lo dañara.

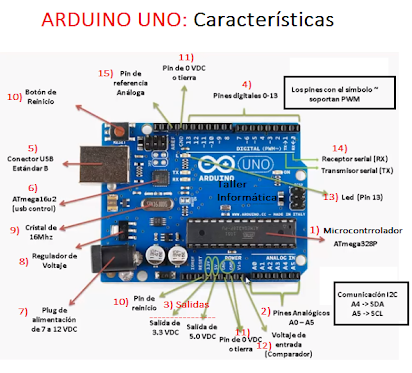

CUALES SON SUS PARTES?

✔potencia USB

✔tecla o botón de reinicio

✔indicador led de alimentación

✔Leds RX Tx

✔microcontroladores

✔regulador de voltaje

✔pines análogos

✔pine3 digitales

✔pines GND

✔pines 5v y 3.3v

✔pines ICSP

✔PWM

✔AREF





Arduino NANo







que es?

Arduino nano es una placa de desarrollo bastante compacta con muchas de las funciones que te puede dar un Arduino UNO o MEGA. Contenidos Del Post

cual es su función¡?

Esta basado en el microcontrolador ATmega328. Tiene una entrada mini-usb a través de la cual se puede subir el código fuente para la ejecución de los comandos. Viene con 14 puertos digitales de entrada/salida, 8 puertos análogos, una memoria de 16 KB, 1 KB de SRAM y 512 bytes de EPROM. Su ClockSpeed es 16 MHz.



CUALES SON SUS PARTES?

✔potencia USB

✔tecla o botón de reinicio

✔indicador led de alimentación

✔Leds RX Tx

✔microcontroladores

✔regulador de voltaje

✔pines análogos

✔pine3 digitales

✔pines GND

✔pines 5v y 3.3v

✔pines ICSP

✔PWM

3°Sensor HC-SR04

El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos

4°Servomotor para Arduino

Arduino es una plataforma de código abierto, basada en una sencilla placa con entradas y salidas analógicas y digitales. Posee un entorno de desarrollo basado en el lenguaje Processing/Wiring. Puede recibir señales de una variedad de sensores y afectar su entorno controlando luces, motores o actuadores, ya sea trabajando de manera autónoma o a través de un programa corriendo en un computador (por ejemplo, Macromedia Flash, Processing, Max/MSP, Pure Data, SuperCollider). Se compone de un micro controlador Atmel AVR que viene pre-programado con una secuencia de arranque (Boot Loader), por lo que no necesita un programador externo.

 Componentes a utilizar.

• Duemilanove ATMega328

• Servo motor estandar DYS3003 (180º

• Servo Motor estandar DYS0209 (360º)

• Resistencia variable 10k

• Fuente de 5v DC 1000mA

• Proto Board



5° Potenciometro 2k pack x5 para arduino

 Los potenciómetros son dispositivos que usaremos frecuentemente para introducir valores analógicos en nuestro Arduino, por ejemplo, para regular la intensidad de la luz de un Led, la velocidad de un motor DC



6° Sensor De Movimiento Infrarrojo pir Hc-Sr501 Para Arduino

Sensor de movimiento o Sensor PIR (Passive Infra Red - sensor infrarrojo pasivo), mide la luz infrarroja (IR) radiada de los objetos situados en su campo de visión. Puede ajustar el tiempo de activación de la salida (3s hasta 300s) y la sensibilidad del sensor (3m hasta 7m).
